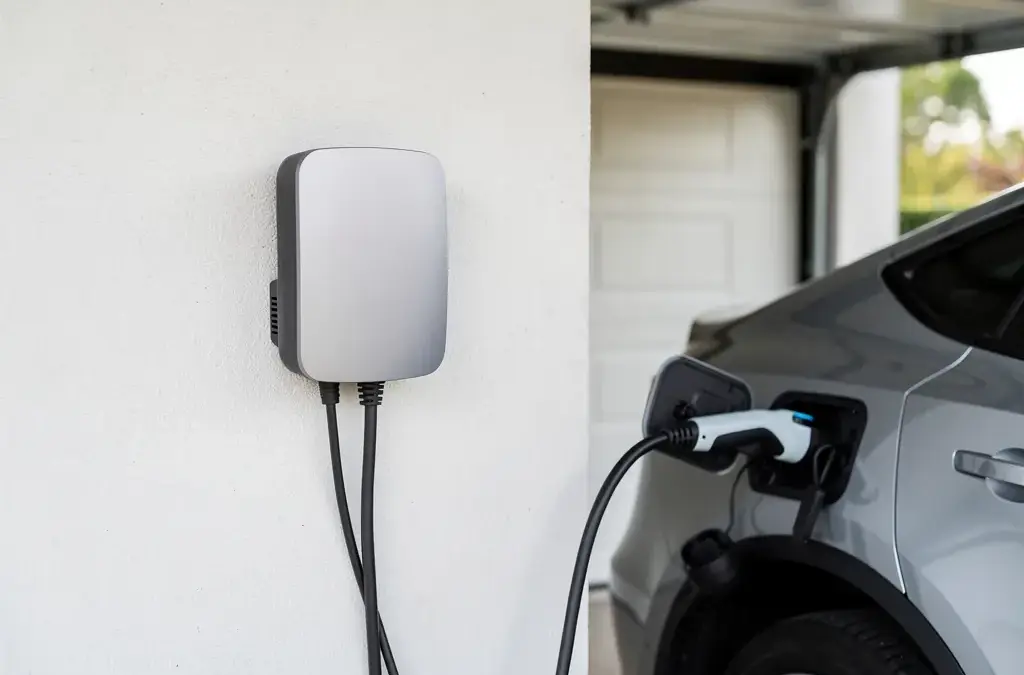

So ist der Aufbau einer Wallbox gestaltet: Ein Überblick
Transparenzhinweis: Dieser Beitrag wurde mit Hilfe von künstlicher Intelligenz (KI) strukturiert und vor der Veröffentlichung redaktionell bearbeitet & geprüft.
⏱ 9 Min. Lesezeit
- § 14a EnWG KONFORM – Die nationalen Regelwerke fordern für Ladestationen eine Ansteuermöglichkeit zur Reduz…
- SCHNELLES LADEN– Ladeleistung bis zu 11 kW für E-Autos mit genormter Typ-2 -Ladebuchse.
- ROBUSTES DESIGN – Hochwertige Edelstahlfront. Für den Innen- & Außenbereich geeignet.
Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Preisangaben inkl. USt.27.08.2026 22:20 Alle Angaben ohne Gewähr.
- Wallbox bietet effiziente Ladelösung
- Wichtigste Komponenten sind Ladeelektronik
- Kommunikation optimiert Ladevorgang
Der Aufbau einer Wallbox ist durch verschiedene technische Komponenten und ein durchdachtes Design gekennzeichnet. Eine Wallbox besteht in der Regel aus einem Gehäuse, dem Ladegerät, einer Steuerungseinheit, der Sicherheits- und Ladetechnologie sowie Anschlüssen für die Stromversorgung und die Fahrzeugverbindung, die gemeinsam eine effiziente und sichere Ladelösung bieten.
Wie ist der grundsätzliche Aufbau einer Wallbox gestaltet?
Der Aufbau einer Wallbox setzt sich aus mehreren Hauptkomponenten zusammen, die für den sicheren und effizienten Ladevorgang von Elektrofahrzeugen notwendig sind. Diese Technologie vereint Mechanik, Elektronik und Software, um eine zuverlässige Verbindung zwischen Fahrzeug und Stromversorgung zu gewährleisten.
Welche Hauptkomponenten gehören zu einer Wallbox?
Die wesentlichen Bestandteile einer Wallbox umfassen das Gehäuse, die Ladeelektronik, die Anschlusstechnik sowie die Sicherheits- und Kommunikationssysteme. Das Gehäuse ist konstruiert, um witterungsbeständig zu sein und Schutz gegen mechanische Einflüsse zu bieten. Innerhalb der Wallbox sorgt die Ladeelektronik dafür, dass der Stromfluss entsprechend des Batteriestatus des Fahrzeugs geregelt wird. Wichtig hierbei ist, dass die Energieübertragung effektiv und sicher erfolgt.
Wie funktioniert die Ladeelektronik einer Wallbox?
Die Ladeelektronik einer Wallbox ist das Herzstück ihrer Funktionalität. Sie regelt die Leistung, die an das Elektrofahrzeug abgegeben wird. Bei einer typischen Wallbox, die mit 11 kW arbeitet, erfolgt die Stromübertragung über einen Typ-2-Stecker. Dieser Stecker wird sowohl in der Wallbox als auch im Fahrzeug verriegelt, um eine sichere Verbindung sicherzustellen. Bei der Ladeübertragung kommunizieren Fahrzeug und Wallbox miteinander, um die optimale Ladeleistung zu bestimmen. Dies verhindert Überhitzung und gewährleistet, dass die Batterie des Fahrzeugs effizient geladen wird.
Welche Rolle spielt die Kommunikation zwischen Wallbox und Elektroauto?
Die Kommunikation zwischen Wallbox und Elektroauto ist entscheidend für den Ladevorgang, da sie den Informationsaustausch über Ladeparameter, den aktuellen Status und Sicherheitsfunktionen ermöglicht. Diese Kommunikation gewährleistet einen effizienten und sicheren Ladevorgang.
Die wichtigsten Kommunikationsprotokolle, die bei Wallboxen Anwendung finden, sind das Open Charge Point Protocol (OCPP) und das ISO 15118. OCPP ermöglicht eine standardisierte Kommunikation zwischen der Ladeinfrastruktur und dem Backend, wodurch Betreiber auch verschiedene Wallboxen zentral steuern und überwachen können. ISO 15118 hingegen befähigt die Wallbox und das Elektroauto zur erweiterten Kommunikation, um Ladeverträge auszuhandeln und auch intelligente Funktionen wie das Laden zu bestimmten Zeiten oder die Nutzung überschüssiger Energie aus der Photovoltaikanlage zu ermöglichen.
Die Authentifizierung beim Laden ist ein weiterer zentraler Punkt im Kommunikationsprozess. Oftmals geschieht dies über eine RFID-Karte oder eine mobile App, die eindeutig mit dem Benutzer verknüpft ist. Zum Beispiel müssen Benutzer vor dem Start des Ladevorgangs ihre Identität bestätigen, um sicherzustellen, dass nur autorisierte Personen Zugriff auf die Wallbox haben. Dies ist besonders wichtig, um Missbrauch zu verhindern und die Abrechnung zu optimieren, da viele Betreiber eine Gebühr für die Nutzung ihrer Wallboxen erheben.
Einen typischen Fehler, den Nutzer manchmal machen, ist, nach dem Laden nicht zu überprüfen, ob die Authentifizierung korrekt beendet wurde. Dies kann zu unnötigen Ladepreisabrechnungen führen. Es ist ratsam, sich vor dem Verlassen des Standorts zu vergewissern, dass die Übertragung aller relevanten Daten erfolgreich abgeschlossen wurde.
Die Kosten für Wallboxen variieren, abhängig von den unterstützten Kommunikationsprotokollen und der damit verbundenen Technik. Beispielsweise können Wallboxen, die OCPP unterstützen, in der Anschaffung teurer sein, bieten dafür aber auch eine umfassendere Funktionalität. Der Markt bietet mittlerweile auch Subventionen für die Installation von Wallboxen an, wodurch die Gesamtkosten gesenkt werden können.
Wie unterscheiden sich Wallboxen in ihrer Ladeleistung und ihren Funktionen?
Wallboxen variieren erheblich in ihrer Ladeleistung und den angebotenen Funktionen, wobei die beiden gängigsten Varianten mit 11 kW und 22 kW Ladeleistung sind. Die Wahl zwischen diesen beiden Typen hängt häufig von der individuellen Nutzung und den technischen Rahmenbedingungen ab.
Was sind die Unterschiede zwischen 11 kW und 22 kW Wallboxen?
Der Hauptunterschied zwischen einer 11 kW und einer 22 kW Wallbox liegt in der maximalen Ladeleistung. Eine 11 kW Wallbox eignet sich gut für Haushalte mit einem normalen Stromanschluss, während eine 22 kW Wallbox mehr Leistung bietet und in der Regel schneller lädt. Bei einer 11 kW Wallbox dauert das Laden eines Elektroautos mit einer Batteriekapazität von 50 kWh etwa 5 Stunden, während die 22 kW Variante diese Zeit auf etwa 2,5 Stunden halbiert. Dies kann besonders vorteilhaft sein, wenn mehrere Fahrzeuge in einem Betrieb geladen werden müssen.
Welche Sonderfunktionen bieten moderne Wallboxen?
Moderne Wallboxen sind oft mit einer Vielzahl von Zusatzfunktionen ausgestattet. Beispielsweise bieten viele Modelle WLAN- oder Bluetooth-Konnektivität, die es Nutzern ermöglicht, ihre Ladevorgänge über eine App zu überwachen und zu steuern. Darüber hinaus verfügen einige Wallboxen über integrierte Ladecontroller, die den Ladevorgang optimieren und beispielsweise die Ladeleistung an die verfügbare Strommenge anpassen können, um Überlastungen zu vermeiden. Eine weitere interessante Funktion sind die integrierten Energiezähler, die genaue Verbrauchsdaten liefern und helfen, die Kosten besser zu kalkulieren.
Welche Sicherheitsmerkmale sind beim Aufbau einer Wallbox wichtig?
Beim Aufbau einer Wallbox sind vor allem die Einhaltung von relevanten Sicherheitsstandards und der Einbau diverser Schutzmechanismen entscheidend. Diese Aspekte gewährleisten nicht nur die Sicherheit während des Ladevorgangs, sondern schützen auch das Fahrzeug und die direkte Umgebung vor möglichen Gefahren.
Was sind die relevanten Sicherheitsstandards und Normen?
Die Installation und der Betrieb von Wallboxen müssen den geltenden Sicherheitsstandards und Normen entsprechen. In Europa sind dies insbesondere die Normen der IEC 61851-Serie, welche die Anforderungen an die Wechselstrom-Ladestationen für Elektrofahrzeuge definieren. Zudem sollten die Wallboxen die Norm IEC 62955 erfüllen, die Anforderungen an die Sicherheit von Ladestationen beschreibt. Ein weiteres wichtiges Dokument ist die VDE-AR-N 4100, die die technischen Anschlussbedingungen für Ladepunkte regelt. Diese Normen stellen sicher, dass die Wallboxen sicher und zuverlässig funktionieren, und schützen sowohl Nutzer als auch Elektrofahrzeuge vor Überlastung oder Kurzschlüssen.
- 【Integrierter Fehlerstromschutzschalter und externer Typ A Leitungsschutzschalter】 Die Tera Wallbox ist mit…
- Alle 𝐏𝐫𝐨𝐝𝐮𝐤𝐭𝐳𝐞𝐫𝐭𝐢𝐟𝐢𝐤𝐚𝐭𝐞 vorhanden! Die deutsche Bedienungsanleitung wird mit dem Produkt mitgeliefert. Wenn…
- Ob Sie die praktische Methode bevorzugen, einen Ladezeitplan direkt am EV-Ladegerät selbst einzurichten, od…
Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Preisangaben inkl. USt.27.08.2026 22:20 Alle Angaben ohne Gewähr.
Welche Schutzmechanismen sind in einer Wallbox integriert?
Um die Sicherheit beim Ladevorgang zu gewährleisten, sind in modernen Wallboxen verschiedene Schutzmechanismen integriert. Dazu zählen unter anderem Fehlerstromschutzschalter, die bei elektrischen Problemen (z. B. bei einem Erdschluss) sofort abschalten. Häufig sind auch Überspannungsschutzvorrichtungen verbaut, die die Elektronik der Wallbox vor Spannungsspitzen schützen und somit die Lebensdauer der Geräte verlängern. Ein weiterer wichtiger Punkt ist die Temperaturüberwachung: Viele Wallboxen verfügen über Sensoren, die eine Überhitzung detectieren und verhindern, dass das Gerät bei kritischen Temperaturen betrieben wird. Diese Mechanismen minimieren das Risiko von Brandgefahren und elektrischen Schäden und machen den Ladevorgang sicherer.
Wie kann der Aufbau einer Wallbox nachhaltig gestaltet werden?
Der nachhaltige Aufbau einer Wallbox kann durch die Verwendung umweltfreundlicher Materialien sowie die Integration erneuerbarer Energien optimiert werden. Dies ermöglicht nicht nur einen reduzierten ökologischen Fußabdruck, sondern fördert auch die Nutzung von nachhaltigen Ladeoptionen.
Umweltfreundliche Materialien spielen eine zentrale Rolle beim nachhaltigen Aufbau einer Wallbox. Hierzu gehören recycelbare Kunststoffe und Aluminium für das Gehäuse sowie Innenkomponenten. Statt konventioneller Materialien können zum Beispiel biobasierte Kunststoffe eingesetzt werden, die nicht nur umweltfreundlich sind, sondern auch bei der Entsorgung weniger schädliche Rückstände hinterlassen. In einigen Fällen bieten Hersteller sogar die Option, Gehäuse aus recyceltem Material zu wählen, was den Gesamtverbrauch von Neumaterialien reduziert.
Des Weiteren sollte bei der Auswahl der Elektrotechnik darauf geachtet werden, dass diese möglichst energieeffizient ist. Hochmoderne Schaltungen und energieeinsparende Komponenten minimieren den Stromverbrauch während des Ladevorgangs. Eine Wallbox, die autark mit erneuerbaren Energien betrieben werden kann, stärkt die Nachhaltigkeit zusätzlich. Hierbei kann eine Verbindung zu einer Photovoltaikanlage sinnvoll sein, die den Strom aus Sonnenlicht für den Ladevorgang nutzt.
Ein weiterer Aspekt ist die Förderfähigkeit innovativer Technologien. Hierbei unterstützen verschiedene Förderprogramme beim Kauf und der Installation einer Wallbox, insbesondere wenn diese aus nachhaltigen Materialien besteht oder eine integrierte Funktion zur Nutzung erneuerbarer Energien aufweist. So können beispielsweise Zuschüsse für den Kauf einer 11 kW Wallbox beantragt werden, was sowohl die Kosten senkt als auch nachhaltige Lösungen fördert.
Fazit
Der Aufbau einer Wallbox ist entscheidend für die Effizienz und Sicherheit beim Laden von Elektrofahrzeugen. Die wichtigsten Komponenten, wie das Ladegerät, die Steuerungseinheit und die Sicherheitsmechanismen, arbeiten zusammen, um einen stabilen und zuverlässigen Ladevorgang zu gewährleisten. Achten Sie bei der Auswahl Ihrer Wallbox auf hochwertige Materialien und innovative Technologien, die sowohl die Ladedauer als auch die Sicherheit optimieren.
Um die richtige Wallbox für Ihre Bedürfnisse zu finden, sollten Sie die Ladeleistung, die Installationsanforderungen und die Zukunftssicherheit durch mögliche Software-Updates in Betracht ziehen. Vergleichen Sie verschiedene Modelle und Hersteller, um die beste Lösung für Ihr Elektrofahrzeug und Ihre individuelle Situation zu wählen. Dies kann Ihnen helfen, die Vorteile der Elektromobilität voll auszuschöpfen und eine nachhaltige Entscheidung zu treffen.
